CONJUNTO DE ATERRAMENTO TEMPORÁRIO
Equipamento de ligação elétrica efetiva, com baixa impedância intencional à terra, destinada a garantir a equipotencialidade e mantida continuamente durante a intervenção na instalação elétrica, promovendo proteção aos trabalhadores contra energização acidental.
A especificação adequada do conjunto de aterramento temporário (ATR) é o primeiro princípio que assegura eficiência e segurança na realização de trabalhos em linha desenergizada, caso o sistema seja energizado acidentalmente. A especificação deve ser compatível com as características da instalação elétrica onde o Conjunto de Aterramento Temporário será instalado.
Leia com atenção os requisitos básicos a seguir, para a correta especificação do Conjunto de Aterramento Temporário, para garantir a segurança dos eletricistas.
Para a especificação do ATR, é necessário conhecer as seguintes características das instalações elétricas onde será utilizado:
a. Tipo de instalação e nível de tensão:
Rede ou linha aérea (kV);
Subestação (kV);
Rede Secundária (BT) com cabo nu ou protegido;
Rede subterrânea (kV);
b. Corrente máxima de curto-circuito;
c. Tempo de atuação do sistema de proteção;
d. Tipo de Estrutura:
Metálica;
Concreto;
Madeira;
e. Distâncias entre fases e fase-terra;
f. Seções dos condutores de fase e de terra onde o ATR será instalado.
A manutenção em redes aéreas desligadas, nos apresenta à primeira vista como uma condição aparentemente segura para a execução dos trabalhos. Entretanto, elas podem ser indevidamente energizadas por diversos fatores mais comuns:
- Erros de manobra;
- Contato acidental com outros circuitos energizados;
- Tensões induzidas por linhas adjacentes;
- Descargas atmosféricas, mesmo que distantes do local de trabalho;
- Fontes de alimentação de terceiros.
Infelizmente os fatores descritos não se constituem em fatos teóricos, ou mesmo impossíveis de ocorrer, como muitas vezes o homem de manutenção tende a imaginar, pois a prática tem nos mostrado a veracidade através de inúmeros acidentes que ocorrem anualmente nas empresas de energia elétrica.
O aterramento e curto-circuitamento temporário, constitui-se na principal proteção do homem nos trabalhos em redes desenergizadas, devendo ser considerado portanto, como sua principal ferramenta de trabalho.
ESCADAS
As escadas Terex Ritz são extremamente resistentes e duráveis. Podem ser utilizadas por tempo indeterminado (desde que se tomem os cuidados e conservação constantes no manual) e são portáteis, possibilitando o transporte manual.
São escadas com o tipo e tamanho adequados às tarefas a serem executadas e em boas condições de uso e conservação, que propicia a realização de trabalhos com segurança e alta produtividade.
PERFIL OBLONGO RITZGLAS
Escadas simples e extensíveis, com longarinas (formato oblongo) e degraus (redondos com antiderrapante), fabricadas com tubos RITZGLAS®. Têm acabamento por pintura em esmalte poliuretânico e são dotadas de cinta de encosto fabricada em náilon revestida com borracha, sapatas móveis ou fixas, com borracha antiderrapante, atendendo a categoria IA da norma ANSI A14.5.
Os modelos extensíveis são dotados de roldanas de náilon (para deslizamento suave das partes), anéis metálicos nos degraus da base, catracas em aço e guias laterais com revestimento plástico.
Essas escadas destinam-se à manutenção em estruturas desenergizadas, ou no máximo até 15 kV pelo método de trabalho a distância (com o uso de bastões isolantes).
Em caso de manutenção até 15 kV (pelo método de trabalho ao contato) recomendamos o uso das Escadas com Longarina Dupla com o Distanciador Isolante para Escada FLV14717-1 (vide página específica desses produtos).
ESCADA SIMPLES
Largura interna entre longarinas: 305 mm
Distância entre degraus: 305 mm
ESCADA EXTENSÍVEL
Largura interna entre longarinas: Base - 365 mm / Ponta - 305 mm
Distância entre degraus: 305 mm

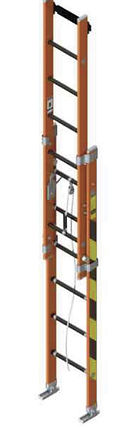

PERFIL “U” RITZGLAS®
Escadas simples e extensíveis, com longarinas de fibra de vidro formato “U”, degraus redondos de alumínio, com ranhuras antiderrapante e com cinta de náilon e sapata de borracha, atendendo a categoria IA da norma ANSI A14.5.
Resistentes às intempéries e aos raios ultravioleta, possui faixas de segurança nas cores amarela e preta.
Essas escadas destinam-se à manutenção em estruturas desenergizadas ou, no máximo, até 15 kV pelo método de trabalho à distância (com o uso de bastões isolantes).
ESCADA SIMPLES
Largura interna entre longarinas: Base - 320mm
Distância entre degraus: 300 mm
ESCADA EXTERNSÍL
Largura interna entre longarinas: Seção superior - 293 mm
Seção inferior - 320 mm
Distância entre degraus: 300 mm
ESCADA EM “A”
Destinada para manutenções em estruturas desenergizadas. Composta por segmentos articulados entre si na extremidade superior, com limitador de abertura. Possui prancha na extremidade superior para colocação de ferramentas e outros objetos.
Para escadas em “A” (categoria pesada) fornecidas com tirantes de fibra de vidro, com Ø 3/8” no centro dos degraus, deverá ser acrescido à sua referência o sufixo “/TR”.
Exemplo: EA/PR-21/PD/TR
DUPLA
Com degraus em ambos os lados.
ESCADA EXTENSÍVEL
Distância entre degraus: 305 mm
