CONJUNTO DE ATERRAMENTO TEMPORÁRIO
Equipamento de ligação elétrica efetiva, com baixa impedância intencional à terra, destinada a garantir a equipotencialidade e mantida continuamente durante a intervenção na instalação elétrica, promovendo proteção aos trabalhadores contra energização acidental.
A especificação adequada do conjunto de aterramento temporário (ATR) é o primeiro princípio que assegura eficiência e segurança na realização de trabalhos em linha desenergizada, caso o sistema seja energizado acidentalmente. A especificação deve ser compatível com as características da instalação elétrica onde o Conjunto de Aterramento Temporário será instalado.
Leia com atenção os requisitos básicos a seguir, para a correta especificação do Conjunto de Aterramento Temporário, para garantir a segurança dos eletricistas.
Para a especificação do ATR, é necessário conhecer as seguintes características das instalações elétricas onde será utilizado:
a. Tipo de instalação e nível de tensão:
Rede ou linha aérea (kV);
Subestação (kV);
Rede Secundária (BT) com cabo nu ou protegido;
Rede subterrânea (kV);
b. Corrente máxima de curto-circuito;
c. Tempo de atuação do sistema de proteção;
d. Tipo de Estrutura:
Metálica;
Concreto;
Madeira;
e. Distâncias entre fases e fase-terra;
f. Seções dos condutores de fase e de terra onde o ATR será instalado.
A manutenção em redes aéreas desligadas, nos apresenta à primeira vista como uma condição aparentemente segura para a execução dos trabalhos. Entretanto, elas podem ser indevidamente energizadas por diversos fatores mais comuns:
- Erros de manobra;
- Contato acidental com outros circuitos energizados;
- Tensões induzidas por linhas adjacentes;
- Descargas atmosféricas, mesmo que distantes do local de trabalho;
- Fontes de alimentação de terceiros.
Infelizmente os fatores descritos não se constituem em fatos teóricos, ou mesmo impossíveis de ocorrer, como muitas vezes o homem de manutenção tende a imaginar, pois a prática tem nos mostrado a veracidade através de inúmeros acidentes que ocorrem anualmente nas empresas de energia elétrica.
O aterramento e curto-circuitamento temporário, constitui-se na principal proteção do homem nos trabalhos em redes desenergizadas, devendo ser considerado portanto, como sua principal ferramenta de trabalho.
SOLUÇÕES PARA NR-10
NORMAS DE SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE
A NR-10 é uma norma regulamentadora que determina condições de segurança aplicáveis a TODOS os segmentos industriais e comerciais que, direta ou indiretamente, interagem em instalações e serviços com eletricidade.
A Terex Ritz ® é especializada na fabricação de equipamentos de segurança no setor elétrico há mais de 55 anos. Os produtos são fabricados dentro das exigências da ISO 9001 e das normas brasileiras e internacionais aplicáveis, atendem aos requisitos da NR-10 e servirão de evidências objetivas para demonstração em auditorias e inspeções do Ministério do Trabalho.
DESLIGAR, TESTAR, ATERRAR E PROTEGER

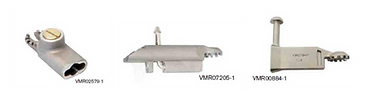

As Varas de Manobra Seccionáveis (VMR) e Telescópicas com seção Trianguar (VTT), têm por objetivo garantir a distância de segurança e o isolamento necessários nas intervenções em instalações elétricas.
Fabricadas com tubo RITZGLAS®, possuem altíssima resistência mecânica e excelente rigidez dielétrica, características essenciais que atendem às normas ASTM e IEC.
TESTAR
Os instrumentos de teste Terex Ritz são utilizados para constatação da presença de tensão. Ofertado nos modelos por contato ou aproximação entre as faixas de 110 V a 800 KV. Devendo ser dimensionado de acordo com o tipo de trabalho e faixa de tensão de sua necessidade.
PROTEGER
O conjunto de PROTEÇÕES ISOLANTES é composto de Barreiras e Coberturas que protegem os circuitos adjacentes, os contatos fixos da seccionadora e os barramentos, proporcionando uma condição segura de trabalho, evitando contatos acidentais nas partes energizadas.
O Inflador de Luvas permitir a inspeção visual de Luvas Isolantes de Borracha de todas as classes e tamanhos, inflando-as uniformemente, assim permitindo detectar qualquer dano, por menor que seja, em qualquer ponto de sua superfície.
O Ritz Tester foi projetado para permitir o ensaio elétrico periódico em Bastões Isolantes de Linha Viva, Bastões e Varas de Manobra, Escadas de Linha Viva e Andaimes Isolante. O aparelho detecta a corrente de fuga causada por umidade, trincas e impurezas na superfície ou no interior dos perfis isolados. (item 10.4.3 e 10.7.8).
ATERRAR
Todo projeto deve prever condições para o uso de Aterramento Temporário.
(item 10.3.5, 10.3.6 e 10.5.1)
Equipamento de ligação elétrica efetiva, com baixa impedância intencional à terra, destinada a garantir e manter a equipotencialidade continuamente durante a intervenção na instalação elétrica, promovendo proteção aos trabalhadores contra energização acidental.
A Terex Ritz ® dispõe de dispositivos para aterramentos onde o espaço físico ou as superfícies de contato são limitados, em Cubículo e Subestações até 36 kV e saídas de Gavetas do Centro de Controle de Motores em Baixa Tensão.
POSICIONAR
Para atividades em instalações elétricas deve ser garantida ao trabalhador uma posição de trabalho segura, de forma a permitir que ele disponha dos membros superiores livres para a realização das tarefas. (item 10.4.5)

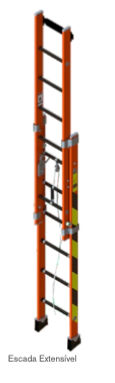

A Terex Ritz ® oferece diversos equipamentos que garantem a segurança nas intervenções em subestações, cubículos, painéis elétrico e estruturas desenergizadas
OUTROS PRODUTOS DE SEGURANÇA
A Terex Ritz ® dispões de outras ferramentas, recomendada para diversas tarefas, proporcionando uma condição de trabalho prática e segura tais como:
• Desobstrução de Galhos de aÁrvores • Resgate de Acidentados de Áreas Energizadas
• Retirada de Objetos • Sinalização para Área de Trabalho
• Cabeçotes para Manobra de Chave • Limpeza em geral
