CONJUNTO DE ATERRAMENTO TEMPORÁRIO
Equipamento de ligação elétrica efetiva, com baixa impedância intencional à terra, destinada a garantir a equipotencialidade e mantida continuamente durante a intervenção na instalação elétrica, promovendo proteção aos trabalhadores contra energização acidental.
A especificação adequada do conjunto de aterramento temporário (ATR) é o primeiro princípio que assegura eficiência e segurança na realização de trabalhos em linha desenergizada, caso o sistema seja energizado acidentalmente. A especificação deve ser compatível com as características da instalação elétrica onde o Conjunto de Aterramento Temporário será instalado.
Leia com atenção os requisitos básicos a seguir, para a correta especificação do Conjunto de Aterramento Temporário, para garantir a segurança dos eletricistas.
Para a especificação do ATR, é necessário conhecer as seguintes características das instalações elétricas onde será utilizado:
a. Tipo de instalação e nível de tensão:
Rede ou linha aérea (kV);
Subestação (kV);
Rede Secundária (BT) com cabo nu ou protegido;
Rede subterrânea (kV);
b. Corrente máxima de curto-circuito;
c. Tempo de atuação do sistema de proteção;
d. Tipo de Estrutura:
Metálica;
Concreto;
Madeira;
e. Distâncias entre fases e fase-terra;
f. Seções dos condutores de fase e de terra onde o ATR será instalado.
A manutenção em redes aéreas desligadas, nos apresenta à primeira vista como uma condição aparentemente segura para a execução dos trabalhos. Entretanto, elas podem ser indevidamente energizadas por diversos fatores mais comuns:
- Erros de manobra;
- Contato acidental com outros circuitos energizados;
- Tensões induzidas por linhas adjacentes;
- Descargas atmosféricas, mesmo que distantes do local de trabalho;
- Fontes de alimentação de terceiros.
Infelizmente os fatores descritos não se constituem em fatos teóricos, ou mesmo impossíveis de ocorrer, como muitas vezes o homem de manutenção tende a imaginar, pois a prática tem nos mostrado a veracidade através de inúmeros acidentes que ocorrem anualmente nas empresas de energia elétrica.
O aterramento e curto-circuitamento temporário, constitui-se na principal proteção do homem nos trabalhos em redes desenergizadas, devendo ser considerado portanto, como sua principal ferramenta de trabalho.
INSTRUMENTOS DE TESTE E DETECÇÃO
MULTI-USO TESTER
Desenvolvido para detectar com segurança a presença de tensão tanto por contato quanto por aproximação em instalações elétricas de corrente alternada com condutores sem blindagem. É ideal para uso em linhas de distribuição, subestações e cubículos.
CONTACT TESTER
Instrumento detector de tensão CA por contato, que deve ser utilizado em conjunto com vara de manobra. O circuito eletrônico permite uma resposta segura e precisa através de indicações luminosas e sonoras.
Testado conforme norma internacional IEC 61243-1/09 e indispensável para atendimento à norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade
NR-10 (Item 10.5.1- C - constatação da ausência de tensão).
O contact tester permite a verificação rápida e segura de tensão em instalações de corrente alternada em:
-
Linhas de transmissão;
-
Linhas de distribuição;
-
Subestações;
-
Cubículos.
O modelo CT 0,07-1 possui chave on/off, os demais são stand-by.
CONTACT TESTER - CSU
Instrumento utilizado para verificar a presença de tensão em circuitos energizados. Sua indicação se faz por sinais sonoros e luminosos. Esse modelo de equipamento sinaliza a presença de tensão somente quando há o contato entre o eletrodo do equipamento e o ponto energizado a ser testado.
Por possuir um cabeçote com encaixe universal na sua extremidade, esse modelo de equipamento pode ser usado para outras funções como desarmar chaves fusíveis. Seu bastão é submetido ao ensaio de tração com mesmo esforço da vara de manobra.
CONTACT TESTER - REDE SUBTERRÂNEA
Detector de tensão CA usado para detectar tensão em TCC’s e TDR’s em redes subterrâneas. Seu eletrodo de contato foi desenvolvido para permitir retirar e colocar a tampa destes terminais para efetuar os testes.
CARACTERÍSTICAS TÉCNICAS
-
Faixa de tensão: 2 kV a 6 kV - ou sugerida pelo cliente;
-
Equipamento stand-by;
-
Indicação luminosa e sonora de presença de tensão;
-
Circuito de autoteste incorporado;
-
Eletrodo de contato curvado;
-
Adaptador universal para vara ou bastão de manobra.
CONTACT TESTER - CORRENTE CONTÍNUA
Detector de tensão usado para detectar tensão por contato. Equipamento bipolar em que uma garra é fixada a terra e o eletrodo é usado para detectar tensão no ponto desejado.
CARACTERÍSTICAS TÉCNICAS
-
Faixa de tensão: 500 V - 5 kV;
-
Equipamento com chave liga/desliga/teste;
-
Indicação luminosa e sonora de presença de tensão;
-
Adaptador universal para vara ou bastão de manobra;
-
Circuito de autoteste incorporado mais circuito de teste dos cabos.
SUPER TESTER
Aparelho detector de tensão por aproximação, que deverá ser utilizado com bastão de manobra ou vara de manobra. O circuito eletrônico fornece indicações precisas e confiáveis através de sinais visuais e sonoros.
Este aparelho permite detectar com total segurança a presença de tensão a partir de 1 kV em instalações de corrente alternada, tais como: linhas de transmissão, distribuição, subestações, cubículos etc., dotadas de condutores sem blindagem.
Sua utilização é indispensável nos serviços de manutenção das instalações elétricas para permitir ao eletricista, certificar de que o local de trabalho está desenergizado, possibilitando assim a instalação do conjunto de aterramento temporário, que garantirá a segurança necessária à execução das tarefas.
CARACTERÍSTICAS TÉCNICAS
-
Próprio para uso em ambiente interno e externo;
-
Teste de funcionamento incorporado;
-
Duplo sinal, sonoro e luminoso operado simultaneamente;
-
Circuito eletrônico encapsulado imune às diferenças de temperatura de -10° C a 60° C;
-
LED piloto que indica o perfeito funcionamento do aparelho e a condição de carga da bateria;
-
Acondicionamento: estojo de material sintético;
-
Adaptador universal para vara de manobra;
-
Dimensões: 180 x 100 x 90 mm;
-
Funcionamento: Por aproximação no campo eletromagnético;
-
Sinal de Alarme: Luminoso - através de 4 LED's frontais;
Sonoro - por transdutor piezo elétrico;
-
Frequência de Trabalho: 50 / 60 Hz;
-
Alimentação: Bateria de 9 V - duração média em regime de trabalho ininterrupto 15 h
RITZ TESTER
Aparelho portátil para ensaios elétricos periódicos em bastões isolantes de linha viva, bastões e varas de manobra, escadas de linha viva e andaime isolante que detectam a corrente de fuga causada por umidade, trincas e impurezas na superfície ou no interior dos bastões isolantes.
O manuseio é fácil e simples, executável por um único operador através do contato direto do Ritz Tester, com a superfície a ser testada, que indica através do gráfico “APROVADO” ou “REPROVADO”, de acordo com a corrente de fuga do elemento sob ensaio.
Esse instrumento simula o mesmo ensaio especificado na norma ASTM F-711. O ensaio realizado pelo Ritz Tester proporciona uma garantia que o equipamento está pronto para o uso. Este não pode ser usado como ensaio para emissão de laudos.

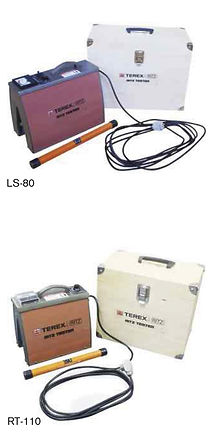

Estão disponíveis quatro versões:
LS-80 / LS-81 / RT-110 / RT-220
Os modelos LS-80 e LS-81 (tamanhos normais), RT-110 e RT-220 (tamanhos reduzidos) reproduzem ensaios elétricos correspondentes a uma tensão aplicada de 100 kV em 30 cm conforme norma. Para realização do teste, o bastão deve ser apoiado na posição horizontal sobre dois cavaletes.
LS-80/WD / LS-81/WD
Esses modelos permitem ensaios elétricos em bastões secos e molhados através de uma chave de comando no painel frontal desse instrumento. Na função molhado há uma reprodução de ensaio elétrico correspondente a uma tensão de 75 kV em 30 cm. Já a função seco corresponde a uma tensão de 100 kV em 30 cm.
Para melhor orientação aos usuários sobre essa operação é fornecido juntamente com o Ritz Tester Wet/Dry um DVD com instruções de uso.
INFLADOR DE LUVAS
Instrumento de teste robusto de fácil manuseio. Pode ser operado de forma manual através de uma bomba pneumática ou conectado a uma fonte de ar comprimido.
Sua utilização é indispensável na inspeção visual das luvas isolantes de borracha, inflando-as por completo, permitindo detectar de imediato qualquer dano que possa comprometer as características do isolamento.
As luvas isolantes de borracha merecem cuidado especial, incluindo uma inspeção visual periódica antes de sua utilização, além de ensaios elétricos periódicos, por se tratar de um equipamento sujeito à fissuras, perfurações e cortes. São danos que comprometem de forma grave as suas características isolantes e colocam em risco o usuário.
O inflador de luvas é um instrumento de teste projetado especialmente para permitir no próprio local de trabalho ou no laboratório de testes, uma inspeção visual segura e completa das luvas isolantes de borracha, inflando-as uniformemente e, dessa forma, permitindo detectar qualquer dano por menor que seja, em qualquer ponto de sua superfície.
Ideal para testes de luvas de todas as classes de tensão.
TESTADOR DE FASE
Equipamento portátil que permite de forma fácil e segura determinar a rotação e a comparação das fases, além de leituras de tensões CA, fase-fase ou fase-terra em circuitos de transmissão e distribuição de 1 kV a 80 kV.
A unidade básica é composta por um galvanômetro que faz leitura direta de 1 kV a 16 Kv e um carretel com 6,50 m de cabo protegido para 16 kV, montados em dois bastões RITZGLAS®, que são unidades de alta impedância necessária para permitir a leitura no instrumento.
Para tensões acima de 16 kV é necessário a utilização de extensões (RH1876-4 para 48 kV e RH1876-2 para 80 kV). Essas extensões são acopladas no extremo do bastão do instrumento através de rosqueamento e a leitura passa a ser indireta, ou seja, para 48 kV - fundo de escala x3 e para 80 kV - fundo de escala x5.
Para 48 kV (RH1876-4) utiliza um par de extensões e para 80 kV (RH1876-2) dois pares. Comprimento de cada unidade: 630 mm.
O instrumento aferidor (H1876/B-AFT) tem como finalidade aferir o testador de fase antes das operações de uso, principalmente, depois de um longo período inativo. Ele gera sinal digital para o fase tester de forma que o usuário possa comparar a leitura do galvanômetro com o valor indicado no display do aferidor.
Esse aferidor deverá ser adquirido como produto à parte. Sua fonte de alimentação: bateria de 9 V.
TESTADOR DE FASE
ACESSÓRIO
ISOLÔMETRO
Aparelho portátil que permite localizar rapidamente um isolador defeituoso na cadeia de isoladores em circuitos energizados de distribuição e transmissão.
Seu princípio de funcionamento é baseado na medição da diferença de potencial no disco do isolador sob teste. Um galvanômetro de alta impedância indica esta diferença de potencial, permitindo comparações com outros discos de isoladores no mesmo sistema. Assim, no isolador defeituoso teremos uma leitura consideravelmente abaixo das demais.
Pode ser usado para avaliar isoladores de pino, isoladores peça simples, isoladores de pino tipo multi-part e isoladores de disco.
É fabricado com tubos e carcaça em fibra de vidro, com ajuste rápido e multiangular das pontas de contato. O isolômetro serve para testar qualquer medida de isolador, além de permitir outros ajustes para melhor visualização do eletricista.
Na parte traseira da carcaça do instrumento encontra-se uma chave de 3 posições que varia a sensibilidade do medidor de modo a permitir uma melhor seleção da deflexão do ponteiro.
O instrumento aferidor tem como finalidade conferir o isolômetro antes das operações de uso, principalmente, depois de um longo período inativo.
Ele gera um sinal digital para o isolômetro, permitindo comparar os valores do display do aferidor com a leitura do galvanômetro do isolômetro. O conjunto é composto por: instrumento, estojo e manual de instruções.
MICROAMPERÍMETRO
Aparelho medidor de corrente de fuga em estruturas isolantes, que estejam em contato direto com a linha energizada.
É utilizado para medir e monitorar a corrente de fuga em estruturas isolantes como escadas, andaimes, braços isolantes de cestas aéreas, entre outros.
Micro Amperímetro analógico (RC402-0288)
Realiza medições de correntes de fuga de até 200 μA.
Micro Amperímetro digital (MD800)
Realiza medições e monitora correntes de fuga de até 800 μA.
O valor máximo de corrente de fuga permitido para a estrutura a ser monitorada pode ser configurado no MD800 e sinais sonoros e luminosos serão emitidos quando o valor de corrente de fuga for superior ao valor configurado no aparelho.
Desenvolvido para operar em estruturas isolantes, que estejam em contato com linhas de transmissão de até 500 kV
HOT LINE TESTER
Instrumento eletrônico para detectar ausência de tensão alternada em linhas de distribuição, substações e linhas de transmissão, com condutores nus.
Necessário em função da geração de picos elevados de tensão quando o sistema for reenergizado. Dessa forma, o eletricista poderá iniciar imediatamente os procedimentos de segurança enquanto o sistema está desenergizado.
Desenvolvido de acordo com a norma internacional IEC61243-1, dispõe de sistema de teste de funcionamento e estado “stand-by”.
O modelo de instrumento fixo em grampo pode ser utilizado em redes com condutores nus ou em redes compactas.
